1      Изгиб
2      Правило знаков внутренних силовых факторов (ВСФ)
2.1    Правило знаков для продольной силы N
2.2    Правило знаков для поперечной силы Qy (Qx)
2.3    Правило знаков для изгибающего момента Мх (Му)
2.4    Правило знаков для крутящего момента Мz
2.5    Пример построения эпюр ВСФ при изгибе
2.6    Дифференциальные зависимости между ВСФ при изгибе

4.1 Изгиб

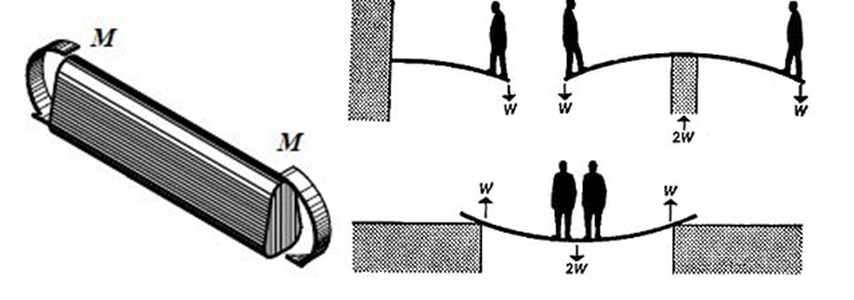

Изгиб - это такой вид нагружения, при котором в поперечном сечении балки возникают изгибающие моменты.

В общем случае в поперечном сечении балки могут возникнуть два изгибающих момента - Мх и Му. Их можно заменить одним суммарным, лежащим в плоскости, перпендикулярной сечению балки. В зависимости от положения этой плоскости по отношению к главным осям сечения изгиб подразделяют на два вида. Если плоскость действия изгибающего момента совпадает с какой-либо главной осью сечения, изгиб называют прямым. Если нет - косым.

В том случае, когда в сечении возникает только изгибающий момент, а поперечная сила отсутствует, изгиб называют чистым . При наличии поперечной силы изгиб носит название поперечного .
